詳情介紹

純鐵具有同素異構(gòu)轉(zhuǎn)變，純鐵的a-Fe^lFe和7-Fe^S-Fe轉(zhuǎn)變是在恒定溫度下進行 的，其相變溫度A3、A分別為912T和1394C。當(dāng)加人碳元素后，就成了 Fe-C相圖，變得 比較復(fù)雜了。其主要特點是：相變是在某一溫度范圍中進行！臨界相變點隨碳含量而變；出 現(xiàn)了新的相變和產(chǎn)物，如共析轉(zhuǎn)變，由單相7相形成了勿C;在平衡狀態(tài)下可以有兩相 同時存在，如a相和7相，其他元素的作用也大致相似。合金元素對鐵的多型性轉(zhuǎn)變的影響 分為擴大7相區(qū)、封閉7相區(qū)和縮小7相區(qū)幾類。
U）擴大7相區(qū)合金元素使A₃溫度下降，溫度升高，7穩(wěn)定存在相區(qū)擴大。它包 括兩種情況。

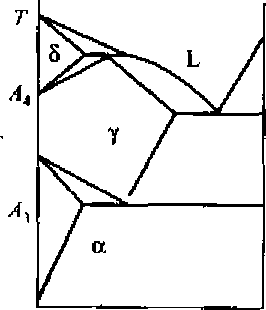

① 與Y-F_e無限互溶₆這類元素有錁（Ni）、錳（Mn）、鈷（Co）。其作用是開啟7相 區(qū)，當(dāng)合金元素量足夠大時，鋼在室溫時為奧氏體組織，如圖1.1 U）所示。
② 與7-Fe有限溶解。這類元素是碳（C）、氮（N）、銅（Cu），其作用是擴展Y相區(qū)。 它們雖然使7相K擴大，但與iFe有限溶解，C、形成間隙固溶體，Cu與Fe形成 代位固溶體。這類相圖如圖1.1 （b＞所示。
（2） 封閉7相區(qū)合金元素使A₃溫度升高，A₄溫度下降，7穩(wěn)定存在相M縮小。實際 上也就是使《穩(wěn)定存在相區(qū)擴大₆它也有兩種情況。
① 與《-Fe無限互溶。合金元素的加人使A溫度升高，A₄溫度下降，并在一定濃度處 匯合，7相K被完全封閉_&這類元素有鉻（Crh釩（V），當(dāng)合金元素量足夠大時，鋼在高 溫時仍為鐵素體組織，如圖1.1 （c）所示_D

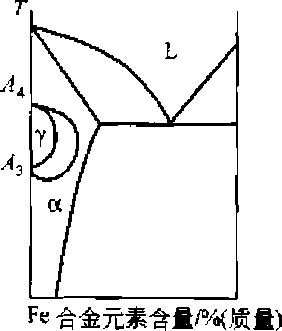

② 與_a-Fe有限溶解。屬于這類的元素有鉬（Mo）、鎊（W）、鈦（Ti）等。7相區(qū)被封 閉，在相圖上形成y團，如圖1.1 （d）所示_n
（3） 縮小7相區(qū)這類元素與封閉7相區(qū)元素相似，但由于出現(xiàn)了金屬間化合物，破壞 了 7團。屬于這類元素的有硼（B）、鈮（Nb）、鋯（Zr）等。在7-Fe中有較大溶解度并穩(wěn)定7固溶體的元素稱為奧氏體形成元素，在«-Fe中有較大 溶解度并穩(wěn)定a固溶體的元素稱為鐵素體形成元素。

合金元素含量（質(zhì)量） （b） C_sN,Cu

合金兀素含畐收（質(zhì)量） （c） Ct.V
