高了原子間的結(jié)合力，同時也使界面的表面張力也增大了₆這些綜合作用阻止了奧氏體晶粒 的長大。
② C、N、B、P等元素促進奧氏體晶粒長大4 C和P在奧氏體晶界產(chǎn)生偏聚，降低了 晶界鐵原子的自擴散激活能。若鋼中含碳1*06% (質(zhì)量)，可使7-Fe自擴散激活能由 288kJ/mol降為138kJ/m₀l_&但這實驗數(shù)據(jù)還沒有區(qū)別晶界和晶內(nèi)的擴散，實際上晶界處鐵 原子的擴散激活能更低。碳在奧氏體晶界偏聚使之富集，則更使晶界鐵原子間的結(jié)合力降 低，從而促進奧氏體晶粒長大。
③ Mn在低碳鋼中有細化晶粒的作用，而在中C以上的鋼中可促進晶粒長大，這是因為在低 碳鋼中Mn細化了珠光體。而在中高C的鋼中，錳加強了碳促進奧氏體晶粒長大的作用。
④ Ak Si量少時，如果以化合物形式存在，則阻止奧氏體晶粒長大》含量較大時，存 在于《固溶體中，可能使鋼在高溫時也為c(相，則促進高溫a晶粒長大。
⑤ 非碳化物形成元素Ni、Co、Cu對奧氏體晶粒佚大的影響不大。
1. 4.2過冷合金奧氏體的分解
1.4. 2.1過今合金奧氏體的穩(wěn)定性
不同合金成分的“C”曲線形狀是不同的。按照不同的影響，可分為三類：
① 非碳化物形成元素Nk Si和弱K形成元素Mn,大致保持C鋼的“C”曲線形狀， 只是使“C”曲線向右作不同程度的移動；
② 非碳化物形成元素Co、AU不改變“C”曲線形狀，但使“C”曲線左移；
③ 碳化物形成元素，不僅使“C”曲線右移，并且改變了 “C”曲線形狀。
合金元素的不同作用，使“C”曲線出現(xiàn)了不同形狀，大致有五種、如圖1.8所承)：
① 只有一個過冷合金奧民體最不穩(wěn)定的鼻子區(qū)，如Ni、Sk Mn，見圖1.8 (a);
② 出現(xiàn)二個過冷合金奧氏體區(qū)最不穩(wěn)定狗鼻子區(qū)，這類元素有Cr、Mo、I V等，如 GCrlS, 42CrMo是典型例子，見閣］.8 (b)_}
③ 只有珠光體轉(zhuǎn)變區(qū)，如O元素，不銹鋼2013是一個典型，見圖1.8 (c);
④ 只有貝氏體轉(zhuǎn)變區(qū)，這類元素有W、Mo等元素，如鋼34CrNi3Mo,見圖1. 8 (d);
⑤ 無珠光體、貝氏體轉(zhuǎn)變區(qū)，這類元素有Ni、Mn,如不銹鋼lCrl8Ni9,見圖 1. 8 (e)_D

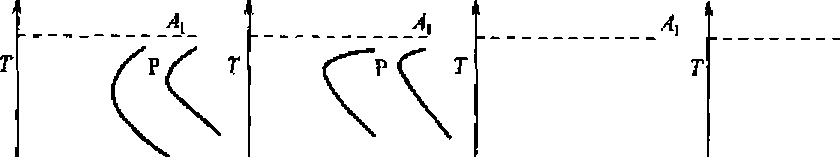

圖l.S合金元隸對鋼曲線的彩響
過冷合金奧氏體的穩(wěn)定性實際上有兩個意義：孕育期(incubation period)和相變速度。 即“C”曲線中恒溫下開始轉(zhuǎn)變前的時間和轉(zhuǎn)變開始和終了的水平距離(時間一般生產(chǎn) 中主要關(guān)心的是孕育期₄孕育期的物理本質(zhì)是新相形核的難易程度，轉(zhuǎn)變速度主要涉及新相晶粒的長大。
